云直播服务为您提供了直播混流功能,根据您设定好的混流布局同步的将各路输入源混流成一个新的流,可实现直播互动效果。同时,云直播直播混流功能已接入 API 3.0 接口,具体可参见 直播混流接口,本文将举例说明如何在不同场景下实现直播混流。

注意事项

使用云端混流功能将产生标准转码费用,相关计费说明请参见 转码费用。使用混流裁剪功能的时候,裁剪的参数不能大于源流参数。

功能支持

最大支持同时16条流混流。支持混入5种输入源类型(音视频,纯音频,纯视频,图片,画布)。支持混流合成全新流。支持裁剪,水印功能。支持模板配置。支持混流录制。支持自动混流。支持实时混流种类与位置切换。混流启动与取消无缝平滑过渡。

常用布局模板

常用的模板有10、30、40、310、410、510和610。使用这七种模板时,输入流不需要填写位置和长宽参数,为原始画面的等比例缩放。只需要传入模板 ID 即可。常用的布局模板效果图:

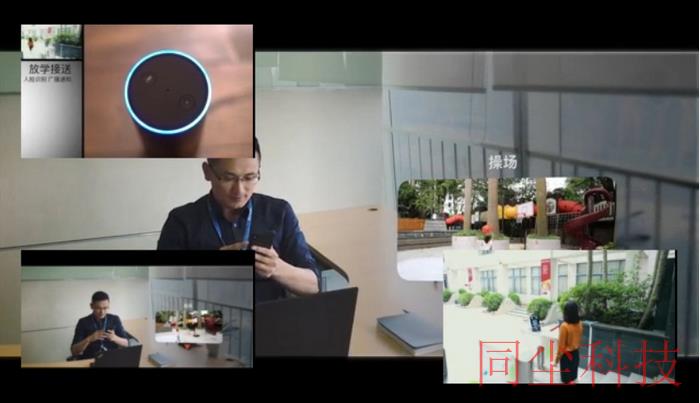

模板10效果图 模板30效果图

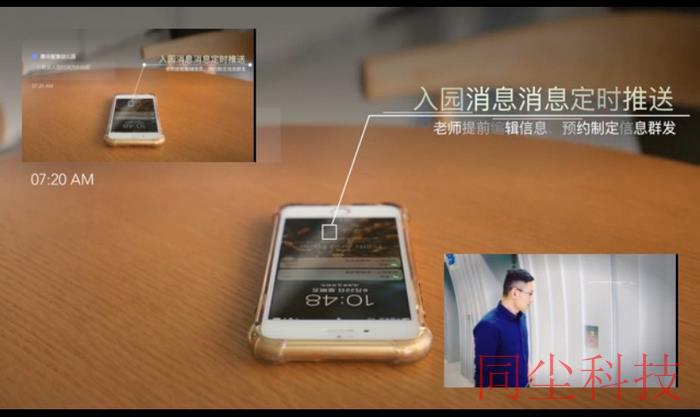

模板40效果图 模板310效果图

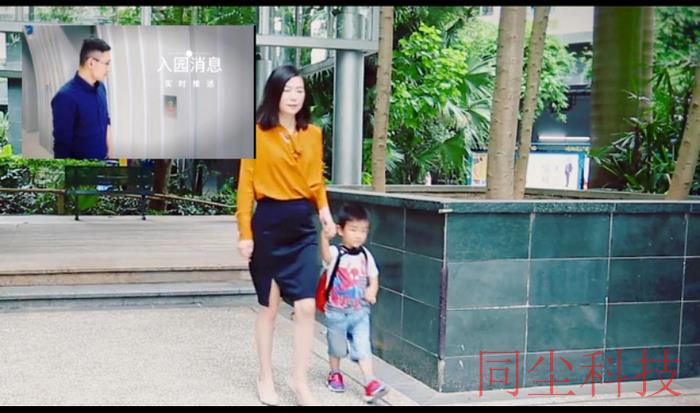

模板410效果图 模板510效果图
模板610效果图

创建混流

参数说明

具体请参见 直播混流。

场景1:申请混流-使用20模板

使用混流预置模板混流。

输入示例

https://live.tencentcloudapi.com/?Action=CreateCommonMixStream&MixStreamSessionId=test_room&MixStreamTemplateId=20&OutputParams.OutputStreamName=test_stream1&InputStreamList.0.InputStreamName=test_stream1&InputStreamList.0.LayoutParams.ImageLayer=1&InputStreamList.1.InputStreamName=test_stream2&InputStreamList.1.LayoutParams.ImageLayer=2&

输出示例

{  "Response": {    "RequestId": "e8fa8015-0892-40d5-95c4-12a4bc06ed31"  }}

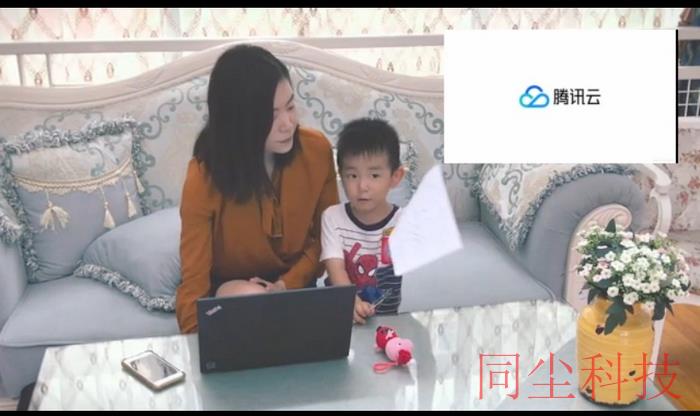

主播连麦混流效果



场景2:申请混流-使用390模板

使用混流预置模板混流。

输入示例

https://live.tencentcloudapi.com/?Action=CreateCommonMixStream&MixStreamSessionId=test_room&MixStreamTemplateId=390&OutputParams.OutputStreamName=test_stream2&InputStreamList.0.InputStreamName=test_stream1&InputStreamList.0.LayoutParams.ImageLayer=1&InputStreamList.0.LayoutParams.InputType=3&InputStreamList.0.LayoutParams.ImageWidth=1920  (画布的宽)&InputStreamList.0.LayoutParams.ImageHeight=1080 (画布的高)&InputStreamList.0.LayoutParams.Color=0x000000&InputStreamList.1.InputStreamName=test_stream2&InputStreamList.1.LayoutParams.ImageLayer=2&InputStreamList.2.InputStreamName=test_stream3&InputStreamList.2.LayoutParams.ImageLayer=3&

输出示例

{  "Response": {    "RequestId": "9d8d5837-2273-4936-8661-781aeab9bc9c"  }}

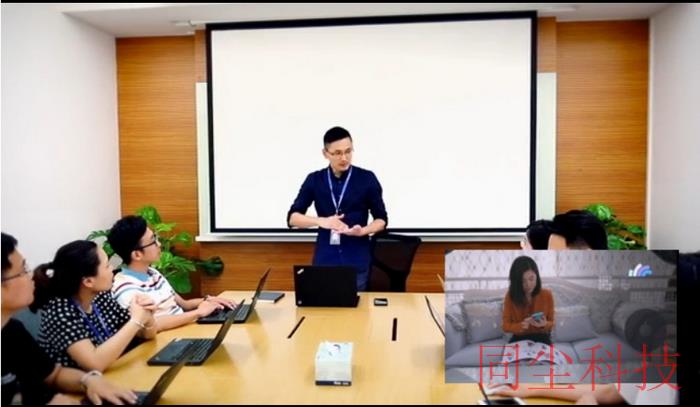

主播 PK 混流效果



场景3:自定义混流示例

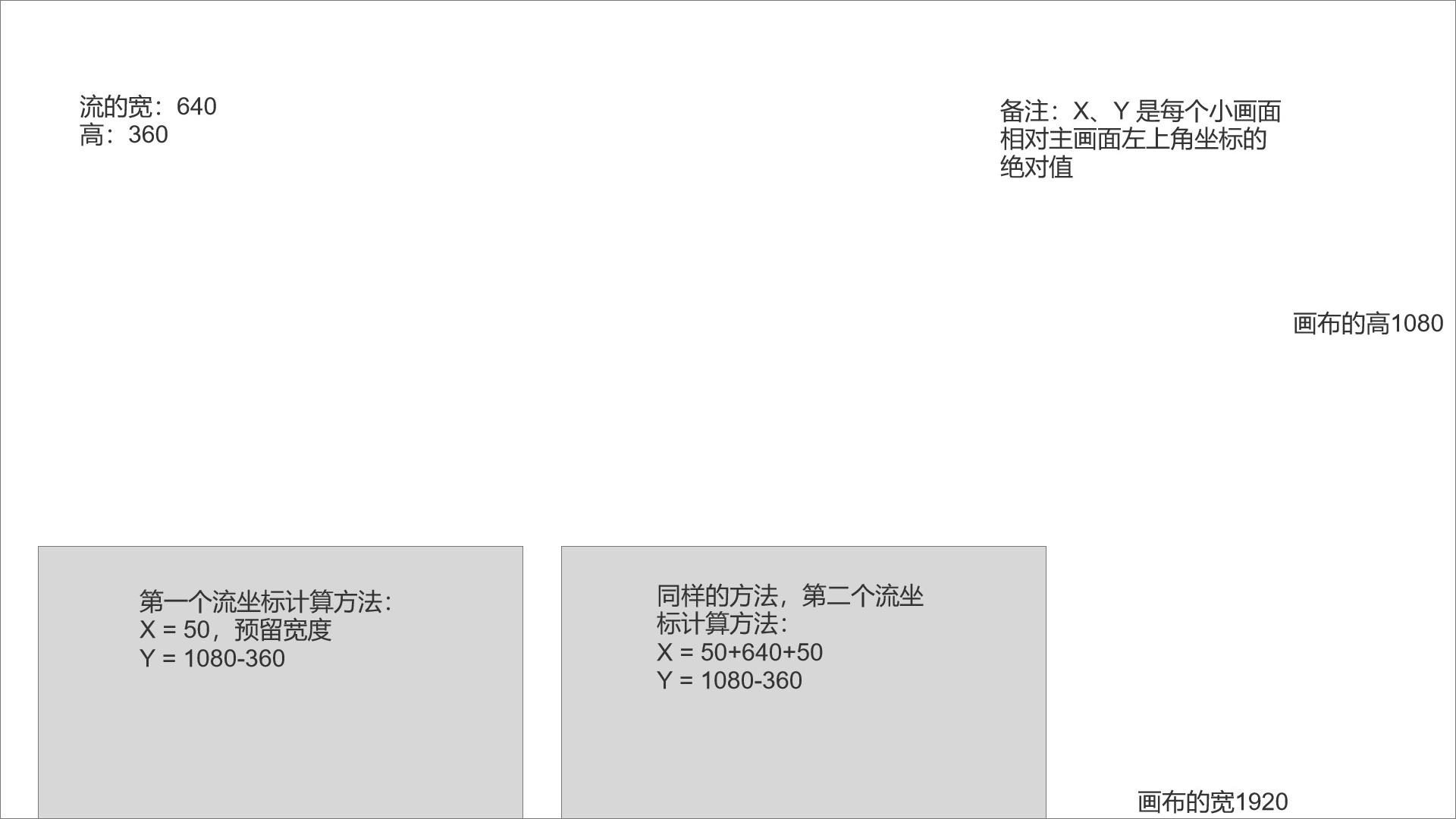

使用自定义布局。其中,位置参数 LocationX 和 LocationY 为小画面左上角相对背景画面左上角的绝对像素距离。


输入示例

https://live.tencentcloudapi.com/?Action=CreateCommonMixStream&MixStreamSessionId=test_room&OutputParams.OutputStreamName=test_stream2&InputStreamList.0.InputStreamName=test_stream1&InputStreamList.0.LayoutParams.ImageLayer=1&InputStreamList.0.LayoutParams.InputType=3&InputStreamList.0.LayoutParams.ImageWidth = 1920&InputStreamList.0.LayoutParams.ImageHeight= 1080&InputStreamList.0.LayoutParams.Color=0x000000&InputStreamList.1.InputStreamName=test_stream2&InputStreamList.1.LayoutParams.ImageLayer=2&InputStreamList.1.LayoutParams.ImageWidth = 640&InputStreamList.1.LayoutParams.ImageHeight= 360&InputStreamList.1.LayoutParams.LocationX= 50&InputStreamList.1.LayoutParams.LocationY= 720&InputStreamList.2.InputStreamName=test_stream3&InputStreamList.2.LayoutParams.ImageLayer=3&InputStreamList.2.LayoutParams.ImageWidth = 640&InputStreamList.2.LayoutParams.ImageHeight= 360&InputStreamList.2.LayoutParams.LocationX= 740&InputStreamList.2.LayoutParams.LocationY= 720&

输出示例

{  "Response": {    "RequestId": "8c443359-ba07-4b81-add8-a6ff54f9bf54"  }}

自定义混流效果


注意 单水印加音频混流,会按水印原始大小输出。

取消混流

参数说明

具体请参见 取消通用混流。

场景示例

根据 session id 取消混流。

输入示例

https://live.tencentcloudapi.com/?Action=CancelCommonMixStream&MixStreamSessionId=test_room

输出示例

{  "Response": {    "RequestId": "3c140219-cfe9-470e-b241-907877d6fb03"  }}

注意申请混流后,请至少等待5s后再取消混流。取消混流后,半分钟后才可使用相同的 session id 申请混流。

错误码

云端混流 API3.0 接口已将大部分常用错误码迁移为 API3.0 错误码 风格,但是仍有部分错误码可能无法覆盖,这部分错误码将以 InvalidParameter 错误提示,在 Message 中以err_code [ $code ],msg [ $message ]的形式提供。具体 code 所对应的原因如下:

错误码 原因 排查建议
-1 解析输入参数错误 检查请求体 body json 格式是否正确。检查 InputStreamList 是否为空。
-2 输入参数错误 检查画面参数是否溢出。
-3 流数目错误 检查输入流数目是否在[1,16]范围内。
-4 流参数错误 检查输入输出长宽在(0,2000)范围内。 检查输入流数目是否在(0,16]范围内。 检查输入流是否携带 LayoutParams。 检查 InputType 是否支持(合法数值:0,2,3,4,5)。 检查流 ID 长度是否满足(1,80)。
-11 图层错误 检查图层个数与输入流个数是否一致。检查图层 ID 是否重复。检查图层 ID 是否在(0,16]之间。
-20 输入参数与接口不匹配 检查输入流条数是否匹配模板 ID。检查颜色参数是否正确。
-21 混流输入流条数错误 检查输入流的条数是否至少为两条。
-28 获取背景长宽失败 如果设置画布,检查画布的长宽是否设置。 检查背景流是否存在(推流后需等待5s再混流)。
-29 裁剪参数错误 检查裁剪位置是否超出流的长宽。
-33 水印图片 ID 错误 检查输入图片 ID 是否设置。
-34 获取水印图片 URL 失败 检查图片是否上传成功,是否已经生成 URL。
-111 OutputStreamName 参数与 OutputStreamType 不匹配 OutputStreamType 为0,OutputStreamName 必须出现在 InputStreamList 中。 OutputStreamType 为1,OutputStreamName 必须不在 InputStreamList中。
-300 输出流 ID 已经被使用 检查当前输出流是否已经是另一个混流的输出流。
-505 输入流无法在 upload 查到 是否推流成功5s后发起混流。 检查能否播放。
-507 流长宽参数查询失败 检查画布宽、高是否设置。 检查推流是否已经成功,建议推流后5s再开始混流。
-508 输出流 ID 错误 检查是否存在同样 MixStreamSessionId 使用不同输出流 ID 的情况。
-10031 触发混流失败 建议推流后等待5s再混流。
-30300-31001-31002 取消混流时 sessionid 不存在 检查 MixStreamSessionId 是否存在。
-31003 输出流 ID 与 session 中输出流 ID 不匹配 检查取消混流时填入的输出流 ID。
-31004 输出流码率不合法 检查输出流码率是否在[1,50000]之间。
其它 其它错误,请 联系客服 提供技术支持

常见问题

混流过程中想要保持输入流自动缩放并且没有黑边的情况下应该怎么做?推流后混流,为什么会返回-505错误码?申请混流后,如果一直未取消混流,会出现什么情况?为什么混流的小主播画面有的时候与期望的位置不同?说明 更多云端混流相关问题,请参见 云端混流相关。
