基础知识

本文主要介绍视频云 SDK 的直播播放功能。

直播和点播

直播（LIVE）的视频源是主播实时推送的。因此，主播停止推送后，播放端的画面也会随即停止，而且由于是实时直播，所以播放器在播直播 URL 的时候是没有进度条的。点播（VOD）的视频源是云端的一个视频文件，只要未被从云端移除，视频就可以随时播放， 播放中您可以通过进度条控制播放位置，腾讯视频和优酷土豆等视频网站上的视频观看就是典型的点播场景。

协议的支持

通常使用的直播协议如下，App 端推荐使用 FLV 协议的直播地址（以“http”开头，以“.flv”结尾）：

直播协议	优点	缺点	播放延迟
FLV	成熟度高、高并发无压力	需集成 SDK 才能播放	2s – 3s
RTMP	优质线路下理论延迟最低	高并发情况下表现不佳	1s – 3s
HLS（m3u8）	手机浏览器支持度高	延迟非常高	10s – 30s

特别说明

是否有限制？
视频云 SDK 不会对播放地址的来源做限制，即您可以用它来播放腾讯云或非腾讯云的播放地址。但视频云 SDK 中的播放器只支持 FLV 、RTMP 和 HLS（m3u8）三种格式的直播地址，以及 MP4、 HLS（m3u8）和 FLV 三种格式的点播地址。

对接攻略

step 1：下载 SDK 开发包

下载 SDK 开发包，并按照 SDK 集成指引 将 SDK 嵌入您的 App 工程中。

step 2：给 SDK 配置 License 授权

1. 获取 License 授权：若您已获得相关 License 授权，需在 云直播控制台 获取 License URL 和 License Key。
若您暂未获得 License 授权，需先参考 新增与续期 License 进行申请。2. 在您的 App 调用 SDK 的相关功能之前（建议在 - [AppDelegate application:didFinishLaunchingWithOptions:] 中）进行如下设置：、

@import TXLiteAVSDK_Professional;@implementation AppDelegate- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:(NSDictionary *)launchOptions {    NSString * const licenceURL = @"";    NSString * const licenceKey = @"";
    //TXLiveBase 位于 "TXLiveBase.h" 头文件中    [TXLiveBase setLicenceURL:licenceURL key:licenceKey];     NSLog(@"SDK Version = %@", [TXLiveBase getSDKVersionStr]);}@end

注意：License 中配置的 BundleId 必须和应用本身一致，否则会播放失败。

step 3：创建 Player

视频云 SDK 中的 TXLivePlayer 模块负责实现直播播放功能。

TXLivePlayer *_txLivePlayer = [[TXLivePlayer alloc] init];

step 4：渲染 View

接下来我们要给播放器的视频画面找个地方来显示，iOS 系统中使用 view 作为基本的界面渲染单位，所以您只需要准备一个 view 并调整好布局就可以了。

//用 setupVideoWidget 给播放器绑定决定渲染区域的view，其首个参数 frame 在 1.5.2 版本后已经被废弃[_txLivePlayer setupVideoWidget:CGRectMake(0, 0, 0, 0) containView:_myView insertIndex:0];

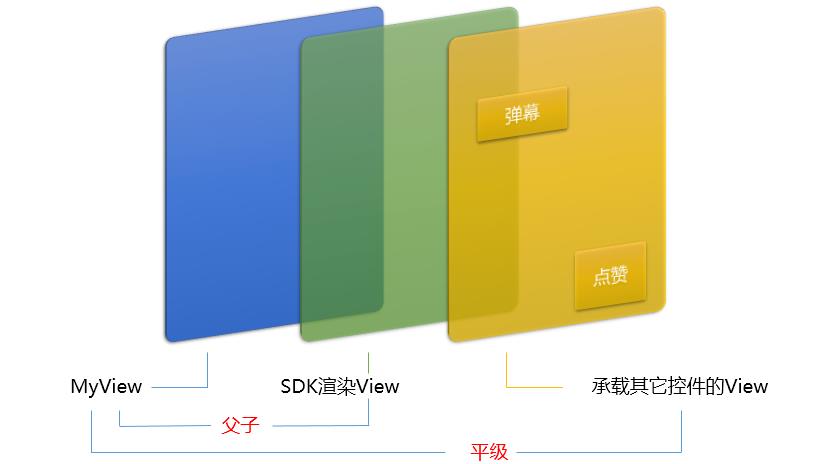

内部原理上，播放器并不是直接把画面渲染到您提供的 view （示例代码中的 _myView）上，而是在这个 view 之上创建一个用于 OpenGL 渲染的子视图（subView）。如果您要调整渲染画面的大小，只需要调整您所常见的 view 的大小和位置即可，SDK 会让视频画面跟着您的 view 的大小和位置进行实时的调整。
如何做动画？
针对 view 做动画是比较自由的，不过请注意此处动画所修改的目标属性应该是 transform 属性而不是 frame 属性。

  [UIView animateWithDuration:0.5 animations:^{            _myView.transform = CGAffineTransformMakeScale(0.3, 0.3); //缩小1/3        }];

step 5：启动播放

NSString* flvUrl = @"http://2157.liveplay.myqcloud.com/live/2157_xxxx.flv";[_txLivePlayer startLivePlay:flvUrl type:PLAY_TYPE_LIVE_FLV];

可选值	枚举值	含义
PLAY_TYPE_LIVE_RTMP	0	传入的 URL 为 RTMP 直播地址
PLAY_TYPE_LIVE_FLV	1	传入的 URL 为 FLV 直播地址
PLAY_TYPE_LIVE_RTMP_ACC	5	低延迟链路地址（仅适合于连麦场景）
PLAY_TYPE_LIVE_HLS	7	传入的 URL 为 HLS（m3u8）播放地址

关于 HLS(m3u8)
在 App 上我们不推荐使用 HLS 这种播放协议播放直播视频源（虽然它很适合用于点播），因为延迟太高，在 App 上推荐使用 LIVE_FLV 或者 LIVE_RTMP 播放协议。

step 6：画面调整

view：大小和位置

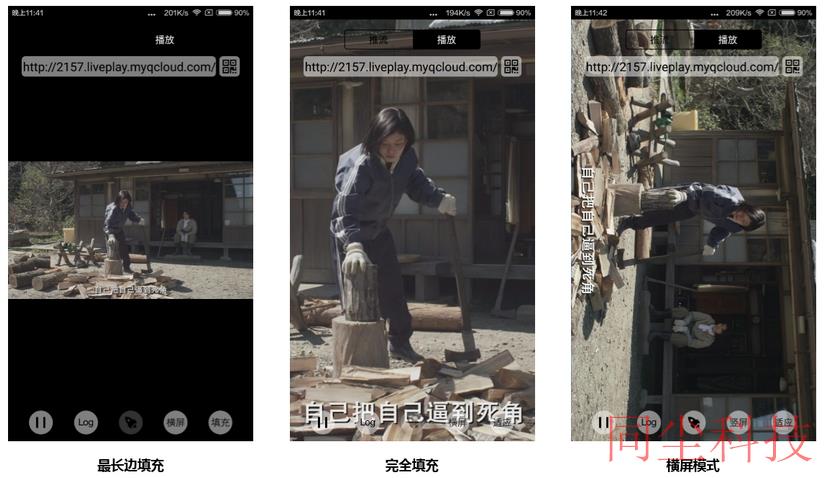

如需修改画面的大小及位置，直接调整 setupVideoWidget 的参数 view 的大小和位置，SDK 会让视频画面跟着您的 view 的大小和位置进行实时的调整。setRenderMode：铺满 or 适应

可选值	含义
RENDER_MODE_FILL_SCREEN	将图像等比例铺满整个屏幕，多余部分裁剪掉，此模式下画面不会留黑边，但可能因为部分区域被裁剪而显示不全。
RENDER_MODE_FILL_EDGE	将图像等比例缩放，适配最长边，缩放后的宽和高都不会超过显示区域，居中显示，画面可能会留有黑边。

setRenderRotation：画面旋转

可选值	含义
RENDER_ROTATION_PORTRAIT	正常播放（Home 键在画面正下方）
RENDER_ROTATION_LANDSCAPE	画面顺时针旋转270度（Home 键在画面正左方）



step 7：暂停播放

对于直播播放而言，并没有真正意义上的暂停，所谓的直播暂停，只是画面冻结和关闭声音，而云端的视频源还在不断地更新着，所以当您调用 resume 的时候，会从最新的时间点开始播放，这是和点播对比的最大不同点（点播播放器的暂停和继续与播放本地视频文件时的表现相同）。

// 暂停[_txLivePlayer pause];// 恢复[_txLivePlayer resume];

step 8：结束播放

结束播放时，如果要退出当前的 UI 界面，要记得用 removeVideoWidget 销毁 view 控件，否则会产生内存泄露或闪屏问题。

// 停止播放[_txLivePlayer stopPlay];[_txLivePlayer removeVideoWidget]; // 记得销毁view控件

step 9：消息接收

此功能可以在推流端将一些自定义 message 随着音视频线路直接下发到观众端，适用场景例如：冲顶大会：推流端将题目下发到观众端，可以做到“音-画-题”完美同步。秀场直播：推流端将歌词下发到观众端，可以在播放端实时绘制出歌词特效，因而不受视频编码的降质影响。在线教育：推流端将激光笔和涂鸦操作下发到观众端，可以在播放端实时地划圈、划线。通过如下方案可以使用此功能：TXLivePlayConfig 中的 enableMessage 开关置为 YES。TXLivePlayer 通过 TXLivePlayListener 监听消息，消息编号：PLAY_EVT_GET_MESSAGE （2012）

 -(void) onPlayEvent:(int)EvtID withParam:(NSDictionary *)param {    [self asyncRun:^{        if (EvtID == PLAY_EVT_GET_MESSAGE) {            dispatch_async(dispatch_get_main_queue(), ^{                if ([_delegate respondsToSelector:@selector(onPlayerMessage:)]) {                    [_delegate onPlayerMessage:param[@"EVT_GET_MSG"]];                }            });        }    }];}

step 10：屏幕截图

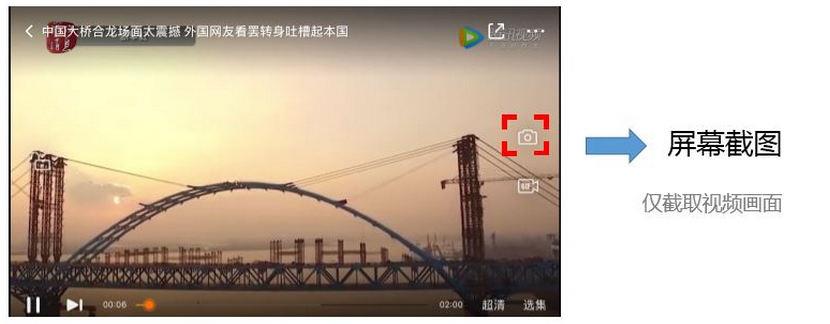

通过调用 snapshot 您可以截取当前直播画面为一帧屏幕，此功能只会截取当前直播流的视频画面，如果您需要截取当前的整个 UI 界面，请调用 iOS 的系统 API 来实现。


step 11：截流录制

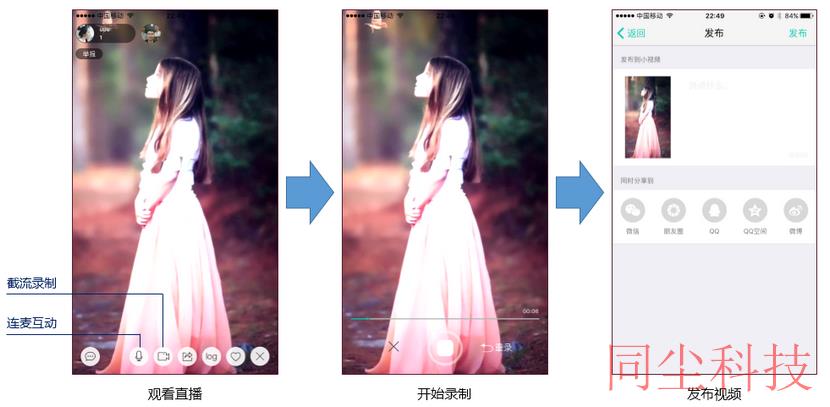

截流录制是直播播放场景下的一种扩展功能：观众在观看直播时，可以通过单击录制按钮把一段直播的内容录制下来，并通过视频分发平台（例如云点播系统）发布出去，这样就可以在微信朋友圈等社交平台上以 UGC 消息的形式进行传播。


//如下代码用于展示直播播放场景下的录制功能////指定一个 TXVideoRecordListener 用于同步录制的进度和结果_txLivePlayer.recordDelegate = recordListener;//启动录制，可放于录制按钮的响应函数里，目前只支持录制视频源，弹幕消息等等目前还不支持[_txLivePlayer startRecord: RECORD_TYPE_STREAM_SOURCE]; // ...// ...//结束录制，可放于结束按钮的响应函数里[_txLivePlayer stopRecord];

录制的进度以时间为单位，由 TXVideoRecordListener 的 onRecordProgress 通知出来。录制好的文件以 MP4 文件的形式，由 TXVideoRecordListener 的 onRecordComplete 通知出来。视频的上传和发布由 TXUGCPublish 负责，具体使用方法请参见 短视频-文件发布。

step 12：清晰度无缝切换

日常使用中，网络情况在不断发生变化。在网络较差的情况下，最好适度降低画质，以减少卡顿；反之，网速比较好，可以提高观看画质。
传统切流方式一般是重新播放，会导致切换前后画面衔接不上、黑屏、卡顿等问题。使用无缝切换方案，在不中断直播的情况下，能直接切到另条流上。
清晰度切换在直播开始后，任意时间都可以调用。调用方式如下：

// 正在播放的是流http://5815.liveplay.myqcloud.com/live/5815_62fe94d692ab11e791eae435c87f075e.flv，// 现切换到码率为900kbps的新流上[_txLivePlayer switchStream:@"http://5815.liveplay.myqcloud.com/live/                              5815_62fe94d692ab11e791eae435c87f075e_900.flv"];

说明 清晰度无缝切换功能需要在后台配置 PTS 对齐，如您需要可 提交工单 申请使用。

step 13：直播回看

时移功能是腾讯云推出的特色能力，可以在直播过程中，随时回退到任意直播历史时间点观看，并能在此时间点一直观看直播。非常适合游戏、球赛等互动性不高，但观看连续性较强的场景。
首先在官网了解时移基本概念，并开通时移功能。

// 按照文档拼接时移的播放地址NSString *timeShiftUrl = @"http://[Domain]/timeshift/[AppName]/[StreamName]/timeshift.m3u8?delay=xxx";[_txLivePlayer stopPlay]; // 停止正在播放的直播流[_txVodPlayer startVodPlay:timeShiftUrl]; // 播放时移流
// 返回直播[_txVodPlayer stopPlay]; // 停止正在播放的时移流[_txLivePlayer startLivePlay:liveUrl type:PLAY_TYPE_LIVE_FLV]; // 播放直播流

接入时移功能时需要在后台打开2处配置：1. 录制：配置时移时长、时移储存时长。2. 播放：时移获取元数据。说明 时移功能处于公测申请阶段，如您需要可 提交工单 申请使用。

延时调节

腾讯云 SDK 的直播播放功能，并非基于 ffmpeg 做二次开发， 而是采用了自研的播放引擎，所以相比于开源播放器，在直播的延迟控制方面有更好的表现，我们提供了三种延迟调节模式，分别适用于：秀场，游戏以及混合场景。三种模式的特性对比

控制模式	卡顿率	平均延迟	适用场景	原理简述
极速模式	较流畅偏高	2s- 3s	美女秀场（冲顶大会）	在延迟控制上有优势，适用于对延迟大小比较敏感的场景
流畅模式	卡顿率最低	>= 5s	游戏直播（企鹅电竞）	对于超大码率的游戏直播（例如绝地求生）非常适合，卡顿率最低
自动模式	网络自适应	2s-8s	混合场景	观众端的网络越好，延迟就越低；观众端网络越差，延迟就越高

三种模式的对接代码

TXLivePlayConfig*  _config = [[TXLivePlayConfig alloc] init];//自动模式_config.bAutoAdjustCacheTime   = YES;_config.minAutoAdjustCacheTime = 1; _config.maxAutoAdjustCacheTime = 5;//极速模式_config.bAutoAdjustCacheTime   = YES;_config.minAutoAdjustCacheTime = 1;_config.maxAutoAdjustCacheTime = 1;//流畅模式_config.bAutoAdjustCacheTime   = NO;_config.minAutoAdjustCacheTime = 5;_config.maxAutoAdjustCacheTime = 5;
[_txLivePlayer setConfig:_config];
//设置完成之后再启动播放

说明 更多关于卡顿和延迟优化的技术知识，请参见 如何优化视频卡顿。

超低延时播放

支持400ms左右的超低延迟播放是云直播播放器的一个特点，它可以用于一些对延时要求极为苛刻的场景，例如远程夹娃娃或者主播连麦等，关于这个特性，您需要知道：播放地址需要带防盗链
播放 URL 不能用普通的 CDN URL，必须要带防盗链签名和 bizid 参数，防盗链签名的计算方法请参见 防盗链计算。

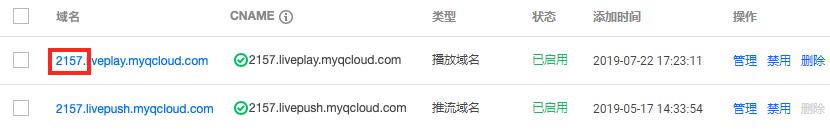

bizid 的获取需要进入 域名管理 页面，在默认域名中出现的第一个数字即为 bizid，如图所示：

如果您的防盗链地址为：
rtmp://domain/live/test?txTime=5c2acacc&txSecret=b77e812107e1d8b8f247885a46e1bd34。
则加速流地址为：
rtmp://domain/live/test?txTime=5c2acacc&txSecret=b77e812107e1d8b8f247885a46e1bd34&bizid=2157。说明 防盗链计算默认使用推流防盗链 Key。播放类型需要指定 ACC
在调用 startLivePlay 函数时，需要指定 type 为 PLAY_TYPE_LIVE_RTMP_ACC，SDK 会使用 RTMP-UDP 协议拉取直播流。该功能有并发播放限制
目前最多同时10路并发播放，设置这个限制的原因并非是技术能力限制，而是希望您只考虑在互动场景中使用（例如连麦时只给主播使用，或者夹娃娃直播中只给操控娃娃机的玩家使用），避免因为盲目追求低延时而产生不必要的费用损失（低延迟线路的价格要高于 CDN 线路的价格）。Obs 的延时是不达标的
推流端如果是 TXLivePusher，请使用 setVideoQuality 将 quality 设置为 MAIN_PUBLISHER 或者 VIDEO_CHAT。该功能按播放时长收费
本功能按照播放时长收费，费用跟拉流的路数有关系，跟音视频流的码率无关，具体价格请参见 **价格总览**。

SDK 事件监听

您可以为 TXLivePlayer 对象绑定一个 TXLivePlayListener，之后 SDK 的内部状态信息均会通过 onPlayEvent（事件通知） 和 onNetStatus（状态反馈）通知给您。

播放事件

事件ID	数值	含义说明
PLAY_EVT_CONNECT_SUCC	2001	已经连接服务器
PLAY_EVT_RTMP_STREAM_BEGIN	2002	已经连接服务器，开始拉流（仅播放 RTMP 地址时会抛送）
PLAY_EVT_RCV_FIRST_I_FRAME	2003	收到首帧数据，越快收到此消息说明链路质量越好
PLAY_EVT_PLAY_BEGIN	2004	视频播放开始，如果您自己做 loading，会需要它
PLAY_EVT_PLAY_PROGRESS	2005	播放进度，如果您在直播中收到此消息，可以忽略
PLAY_EVT_PLAY_LOADING	2007	视频播放进入缓冲状态，缓冲结束之后会有 PLAY_BEGIN 事件
PLAY_EVT_START_VIDEO_DECODER	2008	视频解码器开始启动（2.0 版本以后新增）
PLAY_EVT_CHANGE_RESOLUTION	2009	视频分辨率发生变化（分辨率在 EVT_PARAM 参数中）
PLAY_EVT_GET_PLAYINFO_SUCC	2010	如果您在直播中收到此消息，可以忽略
PLAY_EVT_CHANGE_ROTATION	2011	如果您在直播中收到此消息，可以忽略
PLAY_EVT_GET_MESSAGE	2012	获取夹在视频流中的自定义 SEI 消息，消息的发送需使用 TXLivePusher
PLAY_EVT_STREAM_SWITCH_SUCC	2015	直播流切换完成，请参见 清晰度无缝切换

不要在收到 PLAY_LOADING 后隐藏播放画面
因为 PLAY_LOADING -> PLAY_BEGIN 的等待时间长短是不确定的，可能是5s也可能是5ms，有些客户考虑在 LOADING 时隐藏画面，BEGIN 时显示画面，会造成严重的画面闪烁（尤其是直播场景下）。推荐的做法是在视频播放画面上叠加一个背景透明的 loading 动画。

结束事件

事件ID	数值	含义说明
PLAY_ERR_NET_DISCONNECT	-2301	网络断连，且经多次重连亦不能恢复，更多重试请自行重启播放

如何判断直播已结束？
RTMP 协议中规定了直播结束事件，但是 HTTP-FLV 则没有，如果您在播放 FLV 的地址时直播结束了，可预期的 SDK 的表现是：SDK 会很快发现数据流拉取失败（WARNING_RECONNECT），然后开始重试，直至三次重试失败后抛出 PLAY_ERR_NET_DISCONNECT 事件。

警告事件

如下的这些事件您可以不用关心，我们只是基于白盒化的 SDK 设计理念，将事件信息同步出来。

事件ID	数值	含义说明
PLAY_WARNING_VIDEO_DECODE_FAIL	2101	当前视频帧解码失败
PLAY_WARNING_AUDIO_DECODE_FAIL	2102	当前音频帧解码失败
PLAY_WARNING_RECONNECT	2103	网络断连，已启动自动重连（重连超过三次就直接抛送 PLAY_ERR_NET_DISCONNECT）
PLAY_WARNING_RECV_DATA_LAG	2104	网络来包不稳：可能是下行带宽不足，或由于主播端出流不均匀
PLAY_WARNING_VIDEO_PLAY_LAG	2105	当前视频播放出现卡顿
PLAY_WARNING_HW_ACCELERATION_FAIL	2106	硬解启动失败，采用软解
PLAY_WARNING_VIDEO_DISCONTINUITY	2107	当前视频帧不连续，可能丢帧
PLAY_WARNING_DNS_FAIL	3001	RTMP-DNS 解析失败（仅播放 RTMP 地址时会抛送）
PLAY_WARNING_SEVER_CONN_FAIL	3002	RTMP 服务器连接失败（仅播放 RTMP 地址时会抛送）
PLAY_WARNING_SHAKE_FAIL	3003	RTMP 服务器握手失败（仅播放 RTMP 地址时会抛送）

获取视频分辨率

通过 onPlayEvent 通知的 PLAY_EVT_CHANGE_RESOLUTION 事件可以获取视频流当前的宽高比，这是获取视频流分辨率的最快速办法，大约会在启动播放后的100ms – 200ms左右就能得到。视频的宽高信息位于 TXLivePlayListener 的 onPlayEvent:(int)EvtID withParam:(NSDictionary*)param; 通知中的 param 参数中。

参数	含义	数值
EVT_PARMA1	视频宽度	分辨率数值，如1920
EVT_PARMA2	视频高度	分辨率数值，如1080

定时触发的状态通知

onNetStatus 通知每秒都会被触发一次，目的是实时反馈当前的推流器状态，它就像汽车的仪表盘，可以告知您目前 SDK 内部的一些具体情况，以便您能对当前网络状况和视频信息等有所了解。

评估参数	含义说明
NET_STATUS_CPU_USAGE	当前瞬时 CPU 使用率
NET_STATUS_VIDEO_WIDTH	视频分辨率 – 宽
NET_STATUS_VIDEO_HEIGHT	视频分辨率 – 高
NET_STATUS_NET_SPEED	当前的网络数据接收速度
NET_STATUS_NET_JITTER	网络抖动情况，抖动越大，网络越不稳定
NET_STATUS_VIDEO_FPS	当前流媒体的视频帧率
NET_STATUS_VIDEO_BITRATE	当前流媒体的视频码率，单位 kbps
NET_STATUS_AUDIO_BITRATE	当前流媒体的音频码率，单位 kbps
NET_STATUS_CACHE_SIZE	缓冲区（jitterbuffer）大小，缓冲区当前长度为 0，说明离卡顿就不远了
NET_STATUS_SERVER_IP	连接的服务器 IP
